PWR se v současné době specializuje na CNC výrobu a opracování elektroizolačních materiálů, plastů a neželezných kovů. Zaměřuje se na kusovou a malosériovou výrobu dílů, s možností přechodu k dlouhodobé spolupráci a velkosériové výrobě.

Firma je vybavena CNC stroji, frézovacími a soustružnickými obráběcími centry, které umožňují opracování a obrábění nejen elektroizolačních desek, plastů, kompozitních materiálů, kovů, ale i obrábění modelů či forem.

Specifikem společnosti je individuální a proaktivní přístup pro efektivní řešení požadavků zákazníka. Aktivní komunikace a řešení konstrukčních otázek již ve fázi nabídky je samozřejmostí.

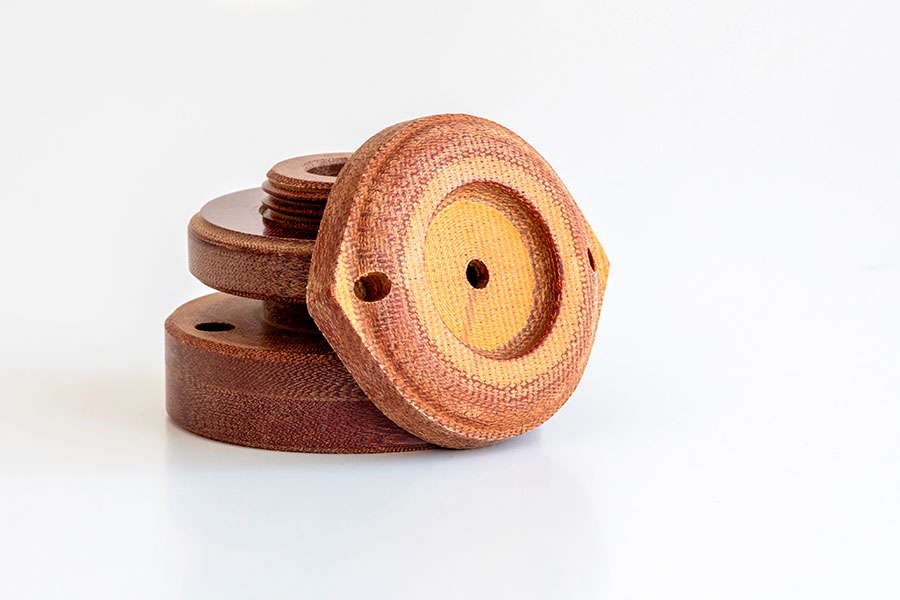

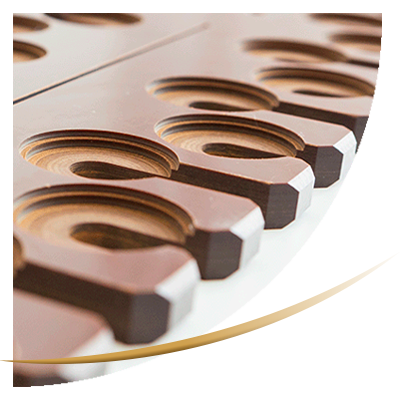

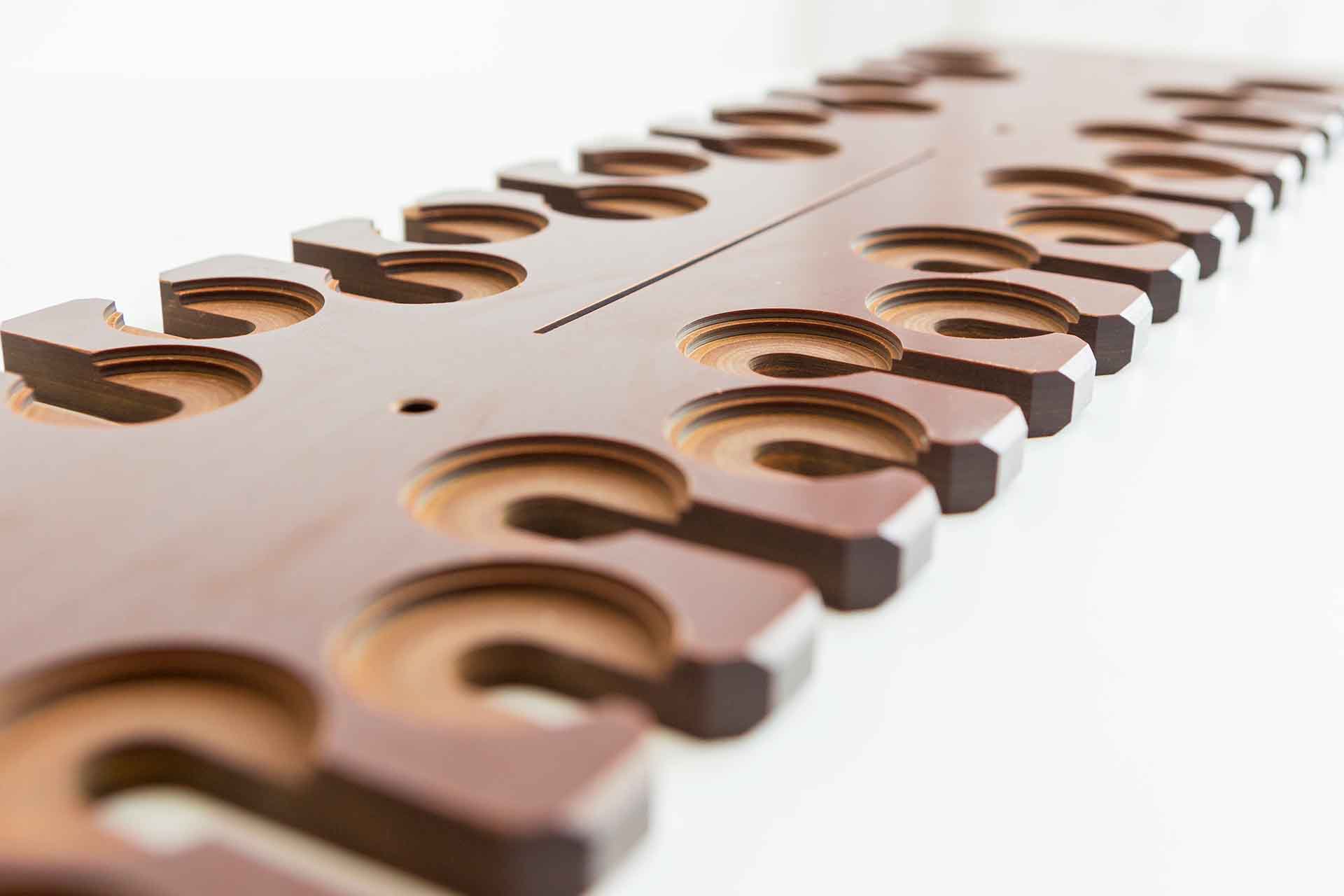

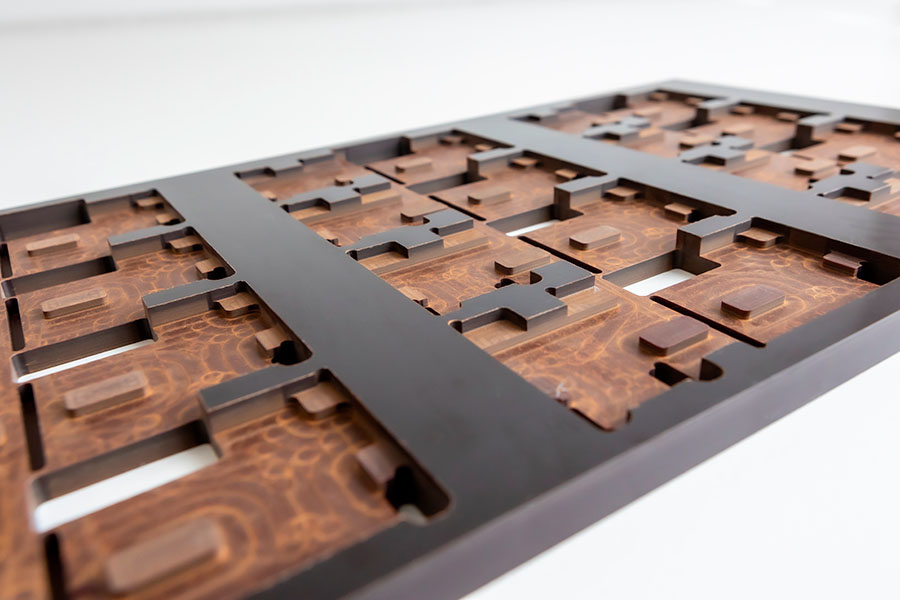

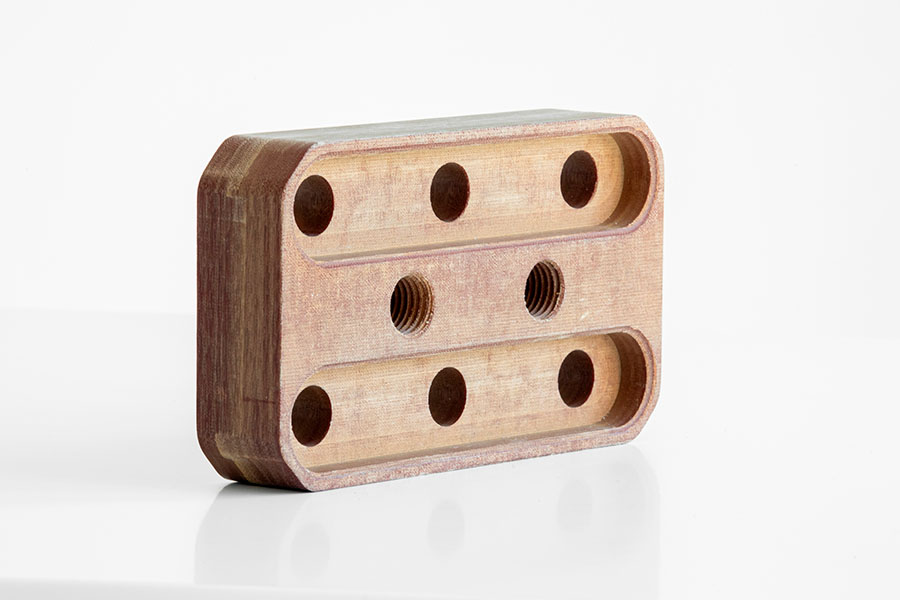

OBRÁBĚNÍ VRSTVENÝCH IZOLANTŮ

MATERIÁLY:

    • Kartit (Pertinax) – Paper phenolic
      HP2061 (HP2064)
      HP2062.8
      HP2361
    • Textit – Cotton phenolic
      Hgw2082.5 (E)
      Hgw2083
      Hgw2082 (J)
      Hgw2072

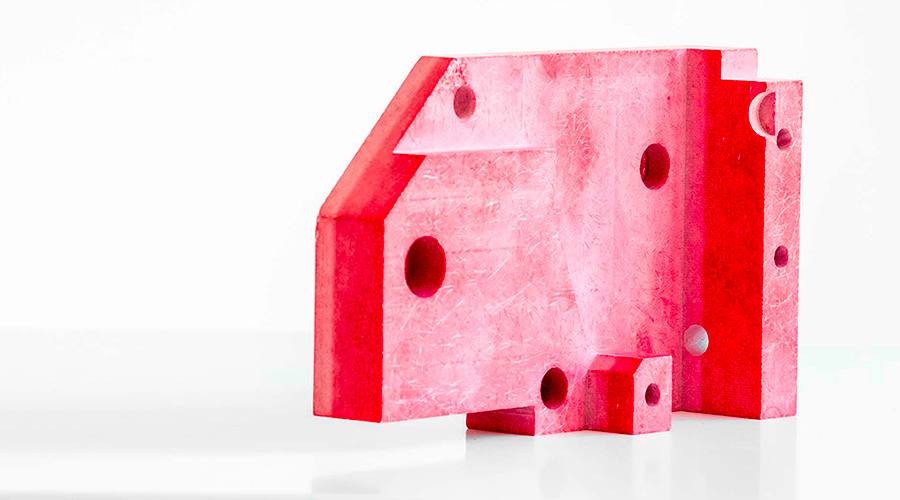

    • Sklotextit – Glass epoxy
      Hgw2372 = EPGC201 (G10) 130°C
      Hgw2372.4 = EPGC203 (G11) 155°C
      Hgw2372.1= EPGC202 (FR4) 130°C samozhášivý
      EPGC308 (G11) 180°C
      TSE7 (G11) 200°C

    TOLERANCE:

      Tolerance průměrů otvorů ±0,05 mm
      Tolerance roztečí otvorů ±0,01 mm
      Délkové tolerance ±0,05 mm



      Rozměrové možnosti obráběných dílů:
      Soustružení: Ømin – max = 1 – 500mm, činná délka 660mm
      Frézování: 1000 x 660 x 400 mm
      Tvarové frézování tenkých materiálů nebo gravírování: 1200 x 2500 x 120 mm ( zde je nutné počítat s tolerancí ±0,1mm)

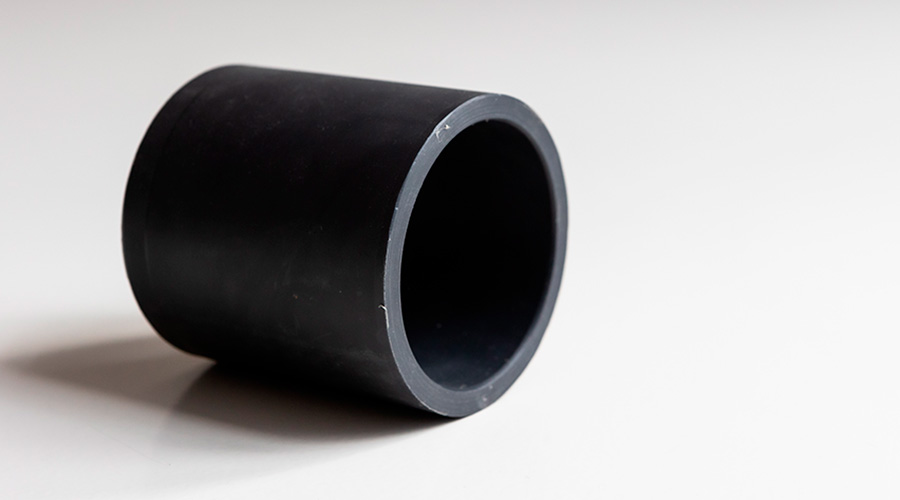

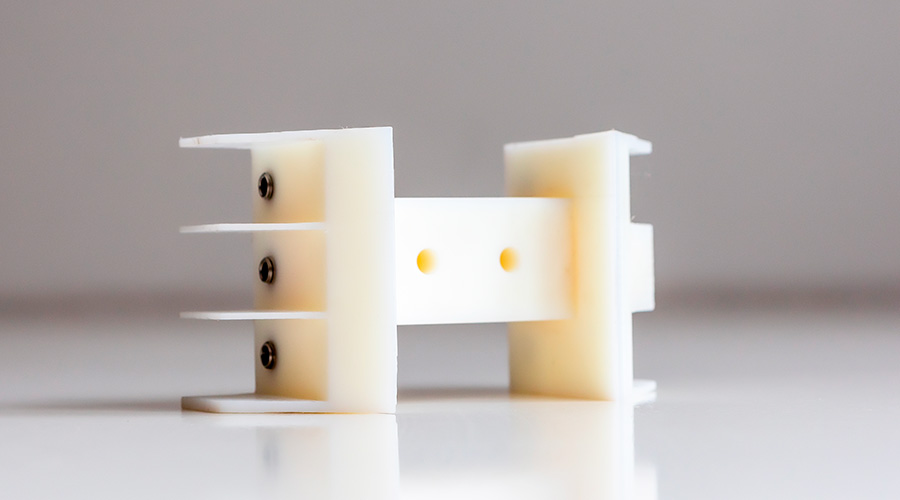

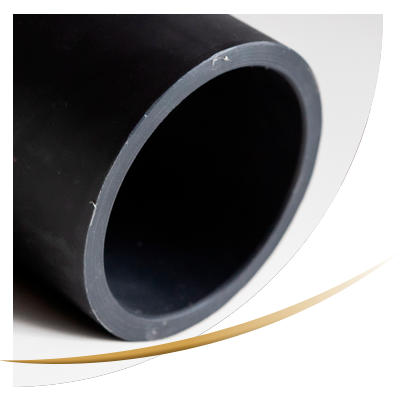

      OBRÁBĚNÍ TECHNICKÝCH PLASTŮ

      MATERIÁLY:

        • Polyetyleny PE 1000 (Murtfeldt)
        • PE 1000 (Murtfeldt)
        • PE 1000 AST (antistatický)
        • Polyamidy
        • PA6
        • PA6 MO black

          • PA6 G
          • PA6 flame retardant
          • Polyacetal kopolymery
          • POM C
          • Polyéteréterketon
          • PEEK
            • PEEK-GF30
            • Polyetyléntereftalat
            • PET
            • Polytetrafluoretylen (teflon)
            • PTFE

              TOLERANCE:

                Tolerance obrábění pro technické plasty jsou vyšší než tolerance pro kovové součásti. Je to způsobeno především zvýšeným koeficientem tepelné roztažnosti možnými deformacemi způsobenými vnitřním pnutím a dalšími vnějšími vlivy. Deformace se objevují zejména tehdy, kdy obráběním vznikají asymetrické nebo velké změny v průměru (např. pouzdra vyráběná z velkých tyčí kruhového průřezu) nebo hluboké drážky při frézování. Pro soustružené nebo frézované součásti je nutné počítat s tolerancí 0,1 – 0,2 % jmenovitého rozměru, ale pro malé součásti je minimální tolerance pouze 0,05 mm. Přesnějších tolerancí lze dosáhnout u High -Tech materiálů jako je CELAZOLE, TORLON, řada PEEKů a TECHTRON.

                Při kontrole rozměrů je potřeba brát v úvahu vliv teploty a sílu vynaloženou na měřídlo především při ručním měření. Rozdíly při měření v různých prostředích a různými operátory mohou být velmi významné.
                Vždy se doporučuje konzultovat požadované tolerance předem již při návrhu výrobku.





                Rozměrové možnosti obráběných dílů:
                Soustružení: Ømin – max = 1 – 500mm, činná délka 660mm
                Frézování: 1000 x 660 x 400 mm
                Tvarové frézování tenkých materiálů nebo gravírování: 1200 x 2500 x 120 mm ( zde je nutné počítat s tolerancí ±0,1mm)

                Obráběním kovů je možné dosáhnou velmi přesných rozměrů se setinovými tolerancemi. Vždy se doporučuje konzultovat požadované tolerance předem již při návrhu výrobku.



                Rozměrové možnosti obráběných dílů:
                Soustružení: Ømin – max = 1 – 500mm, činná délka 660mm
                Frézování: 1000 x 660 x 400 mm
                Tvarové frézování tenkých materiálů nebo gravírování: 1200 x 2500 x 120 mm ( zde je nutné počítat s tolerancí ±0,1mm)

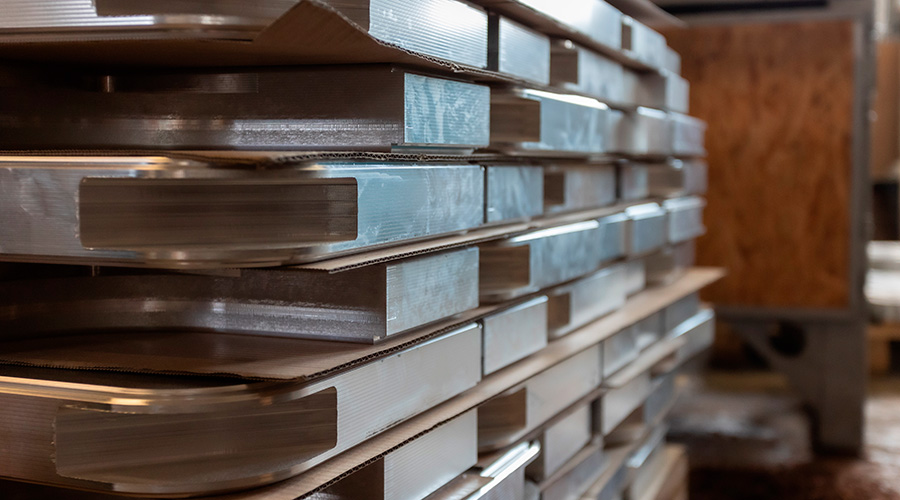

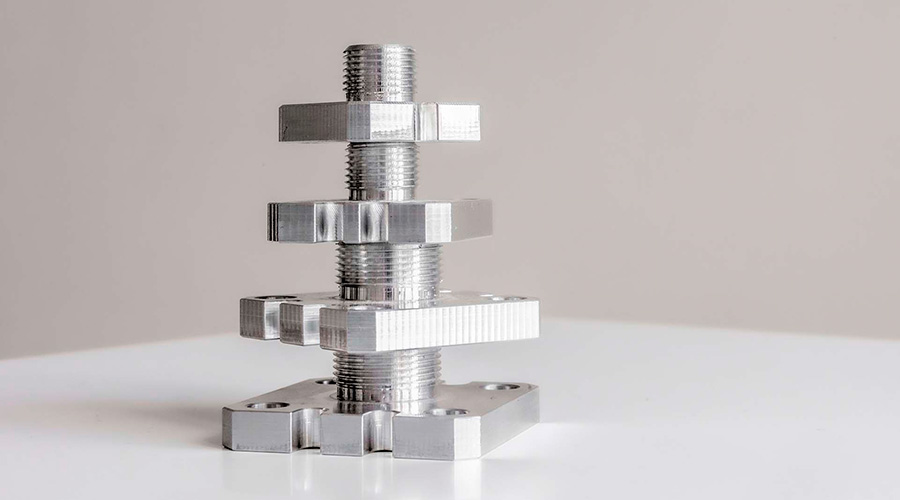

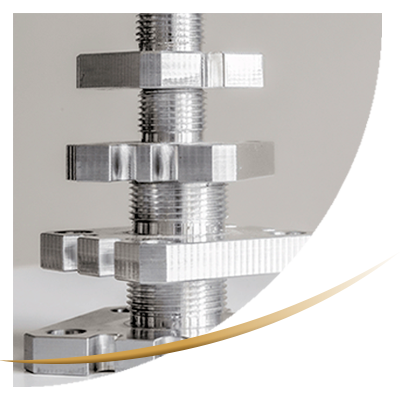

                OBRÁBĚNÍ KOVŮ

                MATERIÁLY:

                • Hliník
                • Ocel
                • Nerez ocel
                • Mosaz
                • Měď

                TOLERANCE:

                Obráběním kovů je možné dosáhnou velmi přesných rozměrů se setinovými tolerancemi. Vždy se doporučuje konzultovat požadované tolerance předem již při návrhu výrobku.



                Rozměrové možnosti obráběných dílů:
                Soustružení: Ømin – max = 1 – 500mm, činná délka 660mm
                Frézování: 1000 x 660 x 400 mm
                Tvarové frézování tenkých materiálů nebo gravírování: 1200 x 2500 x 120 mm ( zde je nutné počítat s tolerancí ±0,1mm)

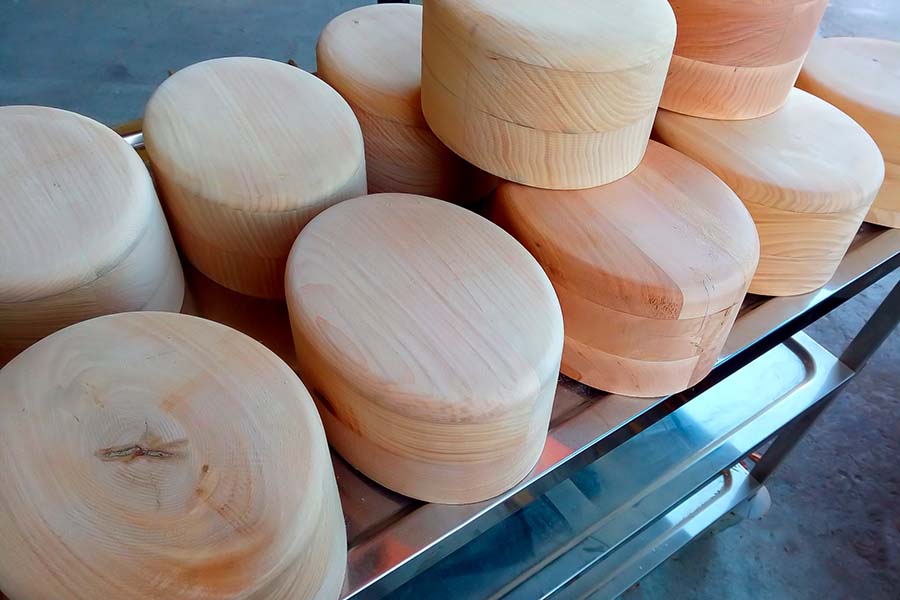

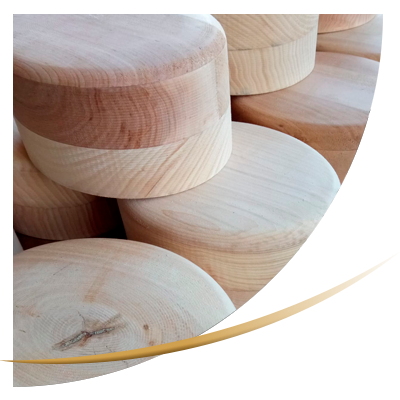

                OBRÁBĚNÍ DŘEVA

                STROJNÍ VYBAVENÍ

                5-OSÁ FRÉZKA HAAS VR-11

                osa x = 3048mm

                osa y = 1016mm

                osa z = 762mm

                  4-OSÁ FRÉZKA HAAS  VM-3

                  osa x = 1000mm

                  osa y = 660mm

                  osa z = 400mm

                    3-OSÝ VELKOPLOŠNÝ CNC ROUTER

                    osa x = 1250mm

                    osa y = 2500mm

                    osa z = 120mm

                    rozlišení: 0,01mm

                      CNC SOUSTRUH HAAS SL-30 THE

                      možnost frézování v ose A

                      Ø min – max = 1 – 500mm

                      činná délka: 660mm

                        FORMÁTOVACÍ PILA REMA FX2

                        osa x = 3000mm

                        osa y = 1500mm

                        osa z = 150mm

                          POPTÁVKA VÝROBY

                          Pro správné nacenění výroby je potřebné dodat tyto informace/dokumenty:

                          Nezbytné:
                          – 2D výkres nebo skica s požadovanými rozměry
                          – požadovaný materiál
                          – množství, počet kusů

                          Doporučené:
                          – 3D model ve formátu .stp nebo .iges
                          – informaci, zda se jedná o jednorázový nebo opakovaný projekt
                          – požadavky na balení

                          Opakovaná výroba

                          Výkres - vybrat souborNahrát souborNo Files ChosenAccepted file types: . Max. file size: 59 MB

                          Nahrát souborNo Files ChosenAccepted file types: . Max. file size: 59 MB

                          Nahrát souborNo Files ChosenAccepted file types: . Max. file size: 59 MB

                          Nahrát souborNo Files ChosenAccepted file types: . Max. file size: 98 MB

                          – 3D model není povinný. Slouží k přesnějšímu znázornění dílu a rychlejímu vyřešení poptávky obzvláště u komplikovaných dílů.
                          – Technické specifikace nejsou povinné. Pokud nebudou přiloženy a ani v textu poptávky nebudou zmíněny žádné specifické požadavky, bude výchozím výkres.
